导电滑环是实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。特别适合应用于无限制的连续旋转，同时又需要从固定位置到旋转位置传送电流或信号的场所。

导电滑环其结构是由电刷、环道、绝缘材料、结构材料、精密轴承、导线及其他辅助件组成：

其中电刷与环道电镀最为重要，为滑环的核心结构件。由于应用环境的不同现在行业内最流行的有三种电刷形式：

1、复合电刷块技术，一般采用碳刷，铜刷，银/石墨/二硫化钼的刷块等形式。

2、采用贵金属合金单丝，如AuNi9等。

3、纤刷技术，纤刷是指一种特殊的滑行电气接触设计。纤刷简单的说就是将单独的金属纤丝(线)进行校准并装进一个金属管里。在这个悬臂设计中，纤刷束是散状的，无束缚的一端依附在环道表面的槽里。

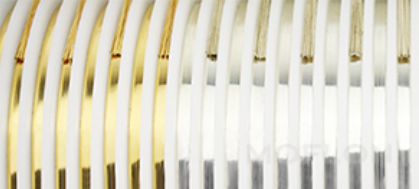

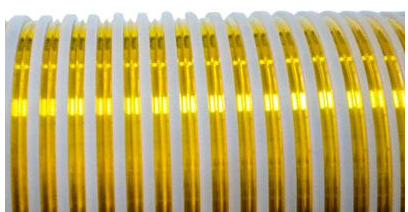

复合电刷结构        贵金属合金单丝结构          纤刷结构

山东江晟机械科技股份有限公司经过近十年的努力奋斗，现拥有非常成熟的工艺与技术，为您选择最适合您的旋转传输解决方案。
