JSF54系列标准法兰式导电滑环特点：
结构尺寸相对较小
采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
法兰尺寸可根据客户要求任意匹配
标准化产品，有库存
多触点刷丝和平环的匹配设计，高寿命合金摩擦副，具有优良的电气接触特性和自润滑性能
支持信号，功率混合传输
可基于标准型号定制电路数和电流电压
法兰使用铝合金材质，其余结构件全部模具成型，选用阻燃高强度工程塑料，传输可靠稳定性价比高。

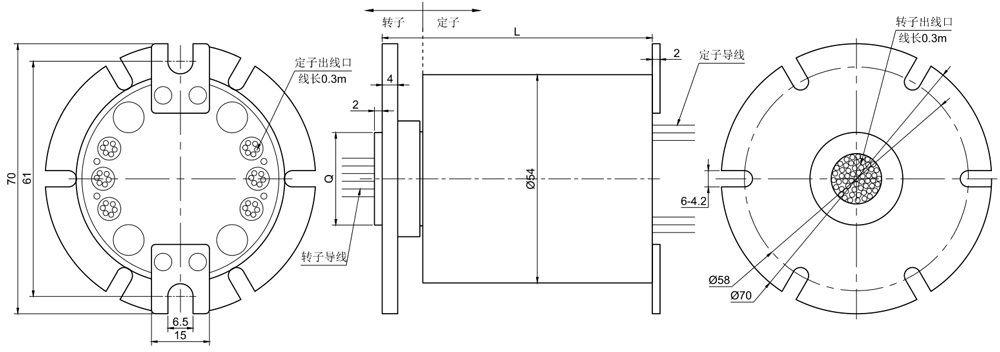

注：法兰尺寸大小可根据客户要求定制。
JSF54系列标准法兰式导电滑环选型表：
型号 | 长度Lmm | 环路数 | 电流电压 |
JSF54A002 | 30.6 | 2 | 电流3A,电压110V |
JSF54A004 | 33.6 | 4 | |
JSF54A006 | 36.6 | 6 | |
JSF54A008 | 39.6 | 8 | |
JSF54A012 | 45.6 | 12 | |
JSF54A018 | 54.6 | 18 | |
JSF54A024 | 63.6 | 24 | |
JSF54A030 | 72.6 | 30 | |
JSF54A036 | 81.6 | 36 | |
JSF54A042 | 90.6 | 42 | |
JSF54A048 | 99.6 | 48 | |
JSF54A054 | 108.6 | 54 | |
JSF54A060 | 117.6 | 60 | |
JSF54A066 | 126.6 | 66 | |
JSF54A072 | 135.6 | 72 | |
JSF54002 | 31.5 | 2 | 电流5A,电压380V |
JSF54004 | 35.9 | 4 | |
JSF54006 | 40.3 | 6 | |
JSF54008 | 44.7 | 8 | |
JSF54012 | 53.5 | 12 | |
JSF54018 | 66.7 | 18 | |
JSF54024 | 79.9 | 24 | |
JSF54030 | 93.1 | 30 | |
JSF54036 | 106.3 | 36 | |
JSF54042 | 119.5 | 42 | |
JSF54048 | 132.7 | 48 | |
注：电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟客服。 | |||
JSF54系列标准法兰式导电滑环技术规格参数：
电气技术指标 | |||||
电流 | 5A | 3A | |||
额定电压 | 0-380VAC/DC | 0-110VAC/DC | |||
绝缘电阻 | ≥1000MΩ/500VDC； | ≥500MΩ/250VDC； | |||
绝缘强度 | ≥800VAC@50Hz60s | ≥250VAC@50Hz60s | |||
动态电阻变化值 | ≤0.01Ω | ≤0.01Ω | |||
导线规格 | 0.35mm²镀银铁氟龙 | 0.2mm²镀银铁氟龙 | |||
导线长度 | 标准长度0.3米（可据客户要求做任意长度） | ||||
机械技术指标 | |||||
产品等级 | VC(通用级) | VD（工业级） | VH（高端级） | ||
工作寿命 | 4000万转 | 8000万转 | 1.2亿转 | ||
额定转速 | 300RPM | 800RPM | 1500RPM | ||
接触材料 | 银合金 | 镀金 | 金合金 | ||
工作温度 | -30℃~80℃ | ||||
工作湿度 | 0~85% RH | ||||
整体结构材料 | 工程塑料/铝合金 | 工程塑料/铝合金 | 铝合金 | ||
防护等级 | IP54 | ||||
