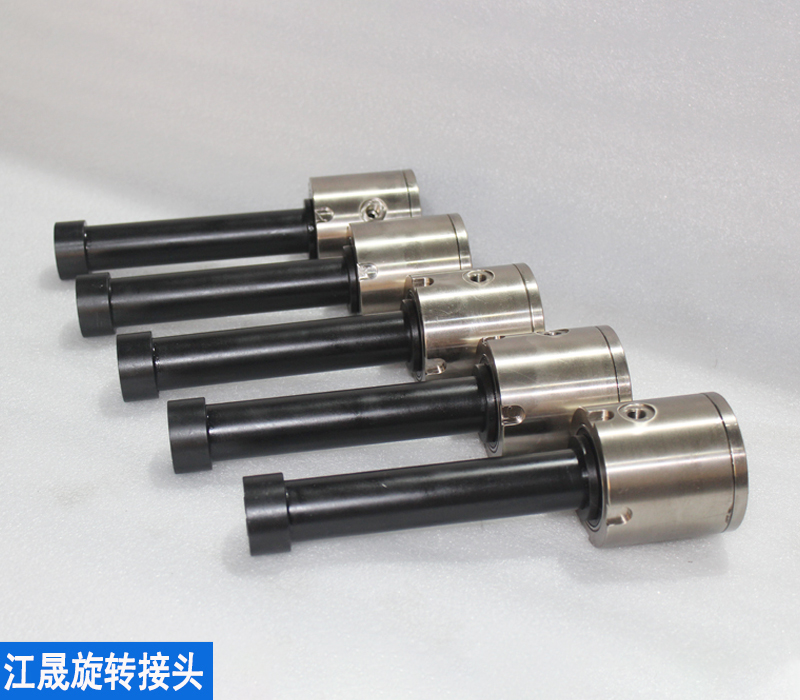

旋转接头与卡套接头区分；

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。24°锥的W型柱端按DIN 3861标准。卡套采用双刃卡套。

通常情况接头体和螺母表面镀锌处理。接头适用的工作压力可达63MPa，无缝钢管外径为42mm。

旋转接头与卡套接头的装配：安装

1 锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

2 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。

3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。

4 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。

5 达到压力点后，再将压紧螺母拧紧1/2圈。

6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。

7 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止。接着再拧紧1/2圈安装完毕。

重复安装：

所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。

1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。

2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。

检查：

可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。

泄漏原因：

1 管子没插到底。

2 螺母没有拧紧。

3 管子外表刮伤或管子不圆。

4 管子太硬。
