过孔式导电滑环是中心带孔的一系列导电滑环的统称，是一个中间带孔结构的旋转导电装置。这个系列的滑环通常用在某些有旋转轴的装置中，将旋转装置的轴放入滑环的中心孔用顶丝固定，然后在对滑环的止转片挡住止转即可。一般为内圈旋转，外圈静止；但在有些情况下，也可以外圈旋转，内圈静止。

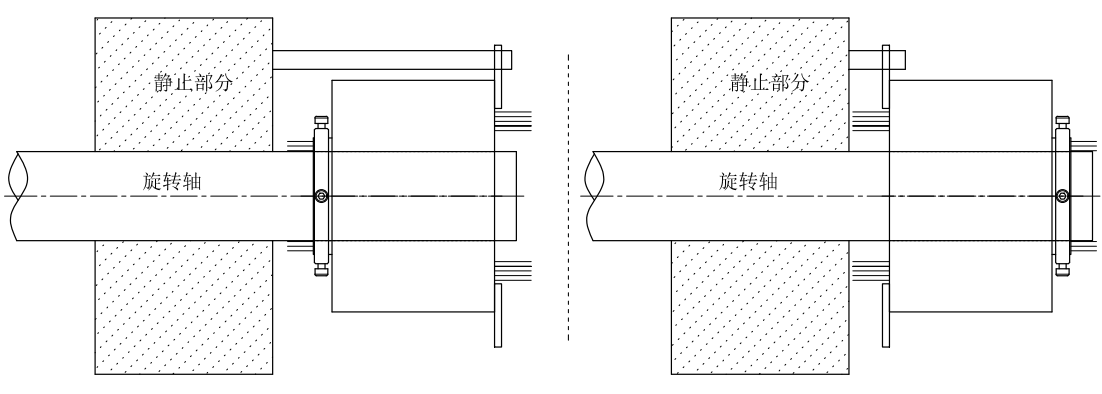

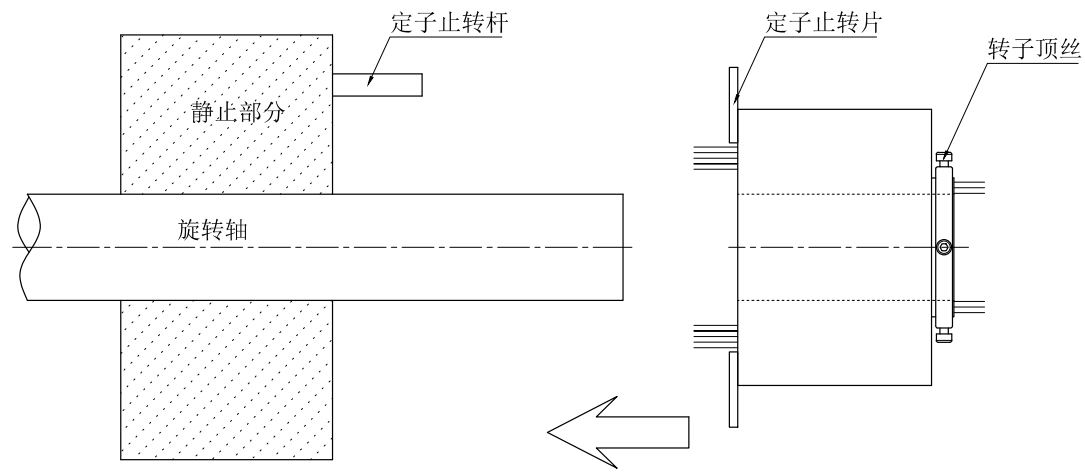

2D示意图

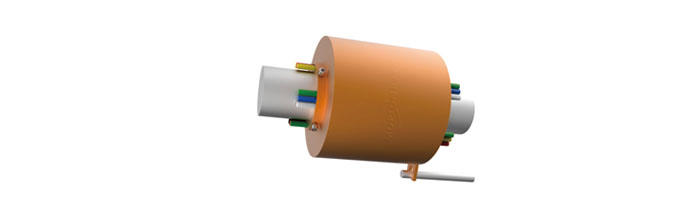

3D示意图

注意事项：

1）止转杆插入止转片即可并留1mm左右间隙，千万不要强行固定止转片，否   则可能会导致损坏或者达不到预期使用寿命。

2）确定止转杆不松动，确定转子顶丝不松动。

3）滑环环体不得做承重用，环体导线不得承受外部拉力。

4）在滑环安装时，务必要保护好导线，避免因导线绝缘层损坏而影响到产品  品质。

5）滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施，或联系江晟机械科技订购高防护等级滑环。

6）定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
