JST60135系列标准过孔导电滑环特点：
主要给气液管道通过或旋转电机轴式安装而设计，如游乐行业，旋转门，旋转广告牌、包装机械、灌装设备、工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、堆垛机等。
采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
通孔直径从 5mm 到 60mm
标准化产品，有库存
多触点刷丝和平环的匹配设计，高寿命合金摩擦副，具有优良的电气接触特性和自润滑性能
支持信号，功率混合传输
可基于标准型号定制电路数和电流电压
结构件全部模具成型，选用阻燃高强度工程塑料，传输可靠稳定性价比高。
注：内径大小可根据客户要求增加衬套来满足需求尺寸

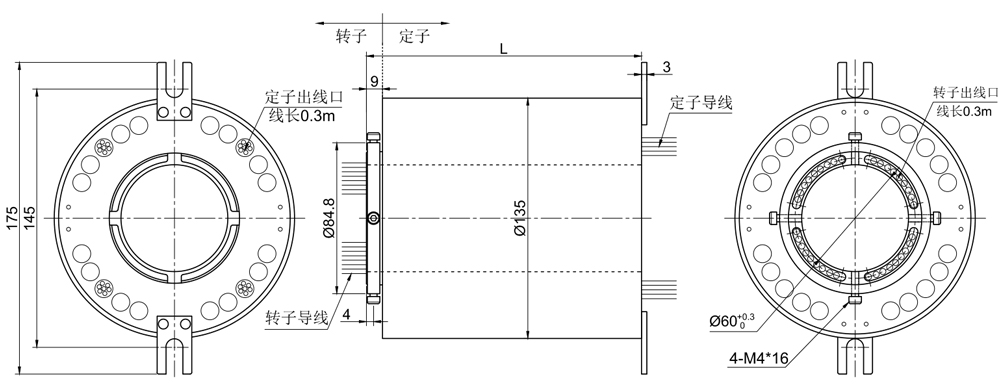

JST60135系列标准过孔导电滑环选型表：
型号 | 长度Lmm | 32A/25A | 18A | 10A | 5A | 总环数 |
JST60135006-01 | 64.5 | 6 | 6 | |||
JST60135006-02 | 64.5 | 6 | 6 | |||
JST60135006-03 | 64.5 | 6 | 6 | |||
JST60135006-04 | 64.5 | 12 | 12 | |||
JST60135012-01 | 88.5 | 6 | 12 | 18 | ||
JST60135012-02 | 88.5 | 6 | 12 | 18 | ||
JST60135012-03 | 88.5 | 6 | 12 | 18 | ||
JST60135012-04 | 88.5 | 12 | 12 | |||
JST60135012-05 | 88.5 | 12 | 12 | |||
JST60135012-06 | 88.5 | 12 | 12 | |||
JST60135012-07 | 88.5 | 24 | 24 | |||
JST60135018-01 | 112.5 | 6 | 24 | 30 | ||
JST60135018-02 | 112.5 | 6 | 24 | 30 | ||
JST60135018-03 | 112.5 | 6 | 24 | 30 | ||
JST60135018-04 | 112.5 | 12 | 12 | 24 | ||
JST60135018-05 | 112.5 | 12 | 12 | 24 | ||
JST60135018-06 | 112.5 | 12 | 12 | 24 | ||
JST60135018-07 | 112.5 | 18 | 18 | |||
JST60135018-08 | 112.5 | 18 | 18 | |||
JST60135018-09 | 112.5 | 16 | 18 | |||
JST60135018-10 | 112.5 | 36 | 36 | |||
JST60135024-01 | 136.5 | 6 | 36 | 42 | ||
JST60135024-02 | 136.5 | 6 | 36 | 42 | ||
JST60135024-03 | 136.5 | 6 | 36 | 42 | ||
JST60135024-04 | 136.5 | 12 | 24 | 36 | ||
JST60135024-05 | 136.5 | 12 | 24 | 36 | ||
JST60135024-06 | 136.5 | 12 | 24 | 36 | ||
JST60135024-07 | 136.5 | 18 | 12 | 30 | ||
JST60135024-08 | 136.5 | 18 | 12 | 30 | ||
JST60135024-09 | 136.5 | 18 | 12 | 30 | ||
JST60135024-10 | 136.5 | 24 | 24 | |||
JST60135024-11 | 136.5 | 24 | 24 | |||
JST60135024-12 | 136.5 | 24 | 24 | |||
JST60135024-13 | 136.5 | 48 | 48 | |||
JST60135024-01 | 160.5 | 6 | 48 | 54 | ||
JST60135030-02 | 160.5 | 6 | 48 | 54 | ||
JST60135030-03 | 160.5 | 6 | 48 | 54 | ||
JST60135030-04 | 160.5 | 12 | 36 | 48 | ||
JST60135030-05 | 160.5 | 12 | 36 | 48 | ||
JST60135030-06 | 160.5 | 12 | 36 | 48 | ||
JST60135030-07 | 160.5 | 18 | 24 | 42 | ||
JST60135030-08 | 160.5 | 18 | 24 | 42 | ||
JST60135030-09 | 160.5 | 18 | 24 | 42 | ||
JST60135030-10 | 160.5 | 24 | 12 | 36 | ||
JST60135030-11 | 160.5 | 24 | 12 | 36 | ||
JST60135030-12 | 160.5 | 24 | 12 | 36 | ||
JST60135030-13 | 160.5 | 30 | 30 | |||
JST60135030-14 | 160.5 | 30 | 30 | |||
JST60135030-15 | 160.5 | 30 | 30 | |||
JST60135030-16 | 160.5 | 60 | 60 | |||
JST60135036-01 | 184.5 | 6 | 60 | 66 | ||
JST60135036-02 | 184.5 | 6 | 60 | 66 | ||
JST60135036-03 | 184.5 | 6 | 60 | 66 | ||
JST60135036-04 | 184.5 | 12 | 48 | 60 | ||
JST60135036-05 | 184.5 | 12 | 48 | 60 | ||
JST60135036-06 | 184.5 | 12 | 48 | 60 | ||
JST60135036-07 | 184.5 | 18 | 36 | 54 | ||
JST60135036-08 | 184.5 | 18 | 36 | 54 | ||
JST60135036-09 | 184.5 | 18 | 36 | 54 | ||
JST60135036-10 | 184.5 | 24 | 24 | 48 | ||
JST60135036-11 | 184.5 | 24 | 24 | 48 | ||
JST60135036-12 | 184.5 | 24 | 24 | 48 | ||
JST60135036-13 | 184.5 | 30 | 12 | 42 | ||
JST60135036-14 | 184.5 | 30 | 12 | 42 | ||
JST60135036-15 | 184.5 | 30 | 12 | |||
JST60135036-16 | 184.5 | 72 | 72 | |||
JST60135036-17 | 184.5 | 36 | 36 | |||
JST60135036-18 | 184.5 | 36 | 36 | |||
注：1、电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟技术客服。 2、理论上可并线使用从而使载流量电流叠加，但须使用同一规格导线且线长相同，否则会导致电流不均烧坏产品，并线使用前请咨询江晟技术客服。
| ||||||
JST60135系列标准过孔导电滑环技术规格参数：
电气技术指标 | ||||
电流 | 功率环 | 信号环 | ||
额定电压 | 0-440VAC/DC | 0-220VAC/DC | ||
绝缘电阻 | ≥1000MΩ/500VDC； | ≥500MΩ/500VDC； | ||
绝缘强度 | ≥1000VAC@50Hz60s | ≥500VAC@50Hz60s | ||
动态电阻变化值 | ≤0.01Ω | ≤0.01Ω | ||
导线规格 | 1mm²/10A，2mm²/18A，3mm²/25A，4mm²/32A²全铜镀锡导线 | 0.35mm²镀银铁氟龙线 | ||
导线长度 | 标准长度0.3米（可据客户要求做任意长度） | |||
机械技术指标 | ||||
产品等级 | VC(通用级) | VD（工业级） | VH（级） | |
工作寿命 | 4000万转 | 8000万转 | 1.2亿转 | |
额定转速 | 300RPM | 800RPM | 1500RPM | |
接触材料 | 银合金 | 镀金 | 金合金 | |
工作温度 | -30℃~80℃ | |||
工作湿度 | 0~85% RH | |||
整体结构材料 | 工程塑料 | 工程塑料/铝合金 | 铝合金 | |
防护等级 | IP54 | |||
