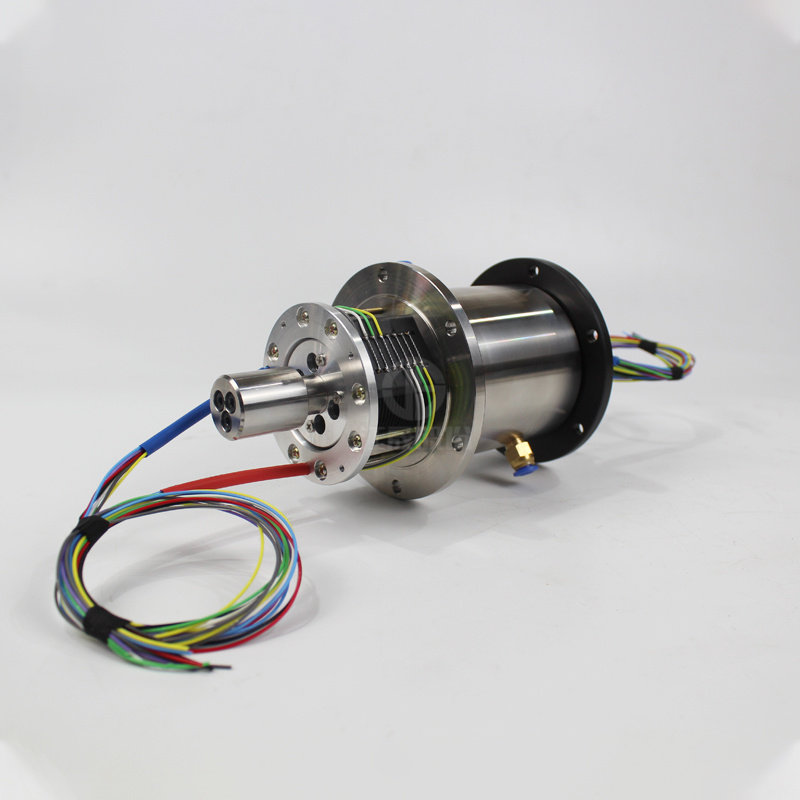

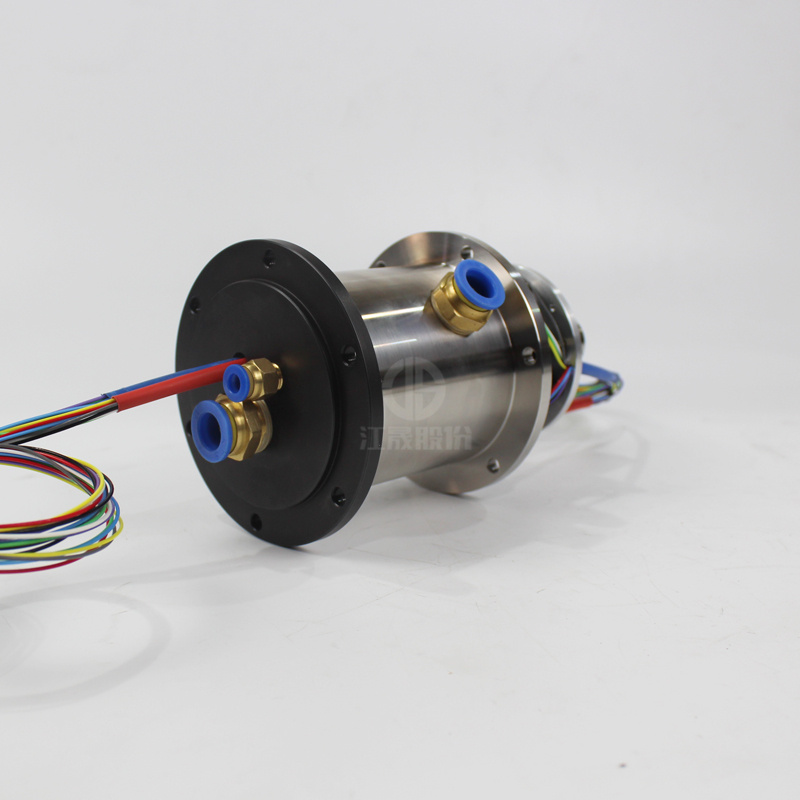

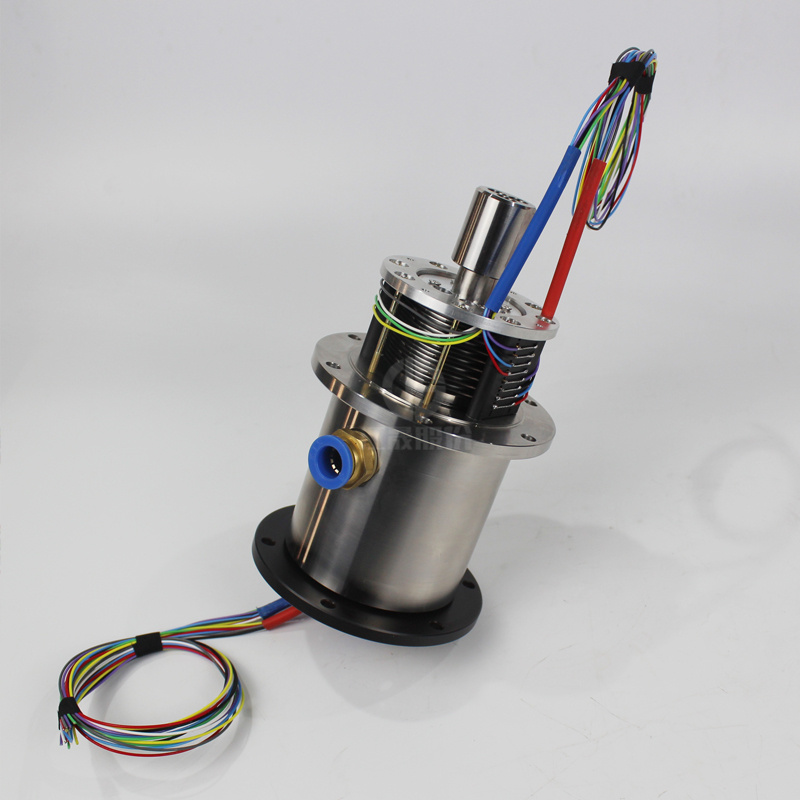

JS2Q78-16集成式组合滑环

JS2Q78-16是1路气1路液16路电信号的高度集成式组合滑环,主要用于传输精密信号、微弱电流、大电流、高压水、压缩空气、蒸汽、真空等多种气体液体


咨询热线:
0632-5659366
选型支持
浏览视频
公众号
技术参数表
口径
转速
压力
温度
介质

特点

能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等,应用于工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等

可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;

体积小,重量轻,扭矩小,寿命长

标准接口有G1/8",G3/8"、G1/4"、G1/2"、M5等

采用先进的银合金簇刷式多点接触,在极低的摩擦力下保证接触可靠

安装法兰尺寸可根据客户要求任意匹配

可根据客户要求定制气液管径大小

可基于标准型号定制电路数和电流电压


电气技术指标

电流

5A

额定电压

0-380VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

绝缘强度

≥800VAC@50Hz60s

动态电阻变化值

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

导线长度

标准长度0.3米(可据客户要求做任意长度)

气环技术参数

通路数

1路气1路水

通径

气路12mm,水路4mm

接口

RC1/2,RC1/8

压力

气路0-1.2MPa,水路0-25MPa

机械技术指标

额定转速

100RPM

工作温度

-30℃~80℃

整体结构材料

不锈钢/铝合金

防护等级

IP65
